据矿业设备运维数据统计，传统金属柱塞泥浆泵的核心部件（柱塞 + 密封件）平均寿命仅 300-500 小时，年运维成本占设备总投入的 40% 以上，且突发故障导致的生产中断，单次损失可达数万元。
陶瓷柱塞泥浆泵的 “耐用性” 核心，源于氧化铝陶瓷（或碳化硅陶瓷） 的材质特性 —— 这种被称为 “工业牙齿” 的特种陶瓷，恰好适配矿业工况的三大痛点：
氧化铝陶瓷的莫氏硬度可达 9 级（仅次于金刚石），表面光洁度（Ra≤0.2μm）远高于金属柱塞（通常 Ra=1.6-3.2μm）。当高浓度矿浆流经柱塞表面时，陶瓷的高硬度能抵御颗粒的 “切削磨损”，而光滑表面可减少颗粒吸附与摩擦阻力 —— 实测数据显示，在输送含 50% 石英砂的矿浆时，陶瓷柱塞的磨损速率仅为不锈钢柱塞的 1/10，单次使用寿命可达 3000-5000 小时，是传统金属的 6-8 倍。
特种陶瓷属于无机非金属材料，化学稳定性较强，除氢氟酸等较少数强酸外，可耐受矿业常见的硫酸、盐酸、碱性矿浆等腐蚀介质。即使在 pH=1-13 的较端酸碱环境中，陶瓷柱塞表面也不会发生氧化、锈蚀或化学反应，从根本上避免了 “腐蚀 + 磨损” 的恶性循环。某铜矿企业案例显示，使用陶瓷柱塞后，因腐蚀导致的密封失效次数从每月 4-5 次降至每年 1-2 次。
矿业泥浆输送中，泵体运行温度常因摩擦升高至 80-120℃，且高频高压循环易导致部件疲劳。氧化铝陶瓷的耐高温性（长期使用温度≤1600℃）与抗压强度（≥350MPa）远超金属材料，在 15MPa 压力、100℃温度下长期运行，仍能保持尺寸稳定性（热膨胀系数仅为不锈钢的 1/3），避免因热变形导致的密封间隙增大、漏浆等问题。

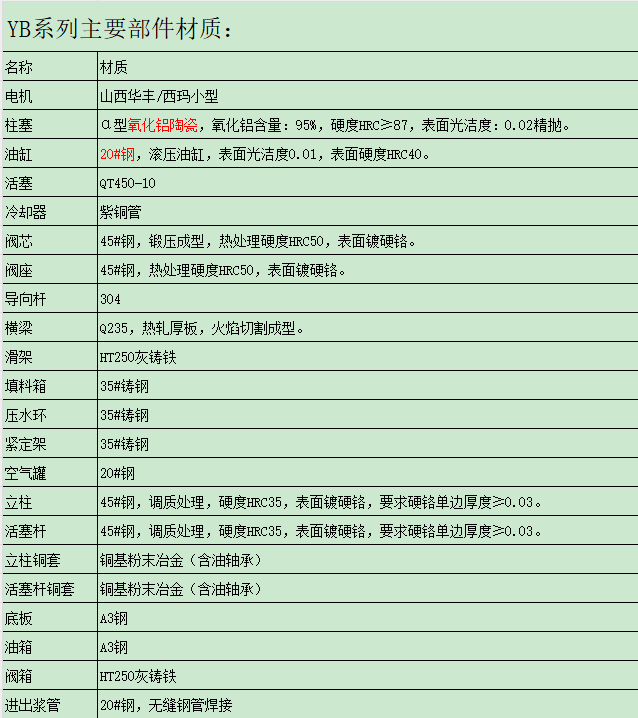

陶瓷柱塞的耐用性优势，还需通过泵体结构的协同设计才能充分发挥 —— 陶瓷柱塞泥浆泵并非 “简单替换材质”，而是围绕陶瓷特性进行了三大结构升级：
陶瓷柱塞表面光滑但脆性较高，传统金属柱塞的密封结构（如丁腈橡胶密封）易因 “硬摩擦” 导致密封件过快磨损，同时可能划伤陶瓷表面。为此，陶瓷柱塞泥浆泵通常采用聚四氟乙烯（PTFE）或聚氨酯（PU）专用密封件，这类材料兼具低摩擦系数（0.04-0.08）与高弹性，既能贴合陶瓷表面实现密封，又能减少对柱塞的磨损，使密封件寿命与陶瓷柱塞同步提升至 3000 小时以上。
部分高端陶瓷柱塞泥浆泵在进料口设计了 “扩散式缓冲腔”，矿浆进入泵体前先通过缓冲腔降低流速（从 3-5m/s 降至 1-2m/s），减少颗粒对柱塞表面的直接冲击；同时腔体内壁采用陶瓷衬里，进一步延长泵体整体寿命。某铁矿企业应用该结构后，陶瓷柱塞的意外破损率从 8% 降至 1.5% 以下。
考虑到矿业现场运维的便利性，陶瓷柱塞泥浆泵多采用 “模块化柱塞组件”—— 柱塞、密封件、导向套集成一体，更换时无需拆解整个泵体，单人 30 分钟即可完成更换，较传统金属柱塞的 2-3 小时更换时间大幅缩短，有效减少了生产中断时长。

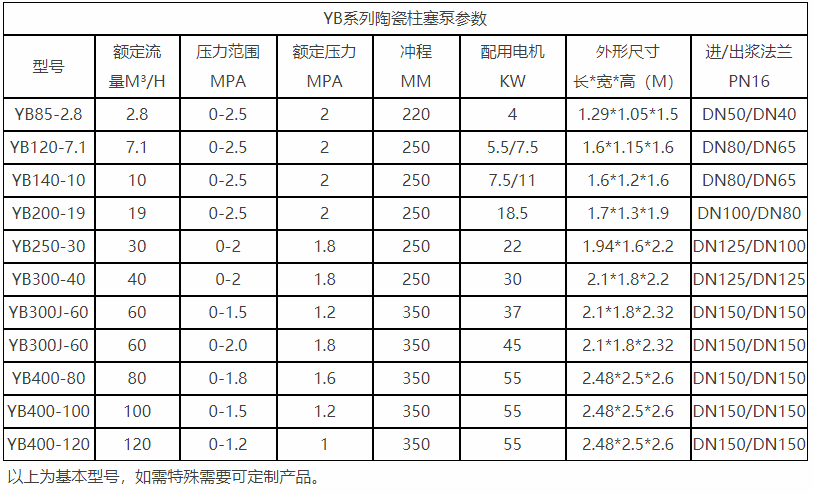

陶瓷柱塞泥浆泵的 “耐用性” 并非实验室数据，而是在矿业不同场景中经过实战检验，其价值不仅体现在 “寿命延长”，更转化为效率提升与成本降低。
陶瓷柱塞泥浆泵的崛起，本质是 “材质特性” 与 “矿业工况” 的好的匹配 —— 它并非简单替代传统设备，而是通过解决 “磨损、腐蚀、疲劳” 三大核心痛点，重新定义了矿业泥浆输送设备的 “耐用标准”。随着特种陶瓷制造工艺的成熟（成本较十年前降低 40%），以及泵体结构的持续优化，陶瓷柱塞泥浆泵正从 “高端选择” 逐渐成为矿业输送领域的 “新标配”。
对于矿业企业而言，选择陶瓷柱塞泥浆泵，不仅是选择一款 “耐用设备”，更是选择一种 “降本增效” 的生产模式 —— 它用更长的寿命减少停机、用更低的运维成本释放利润、用更稳定的性能保障生产，这正是其成为矿业输送 “耐用新选择” 的核心逻辑。
